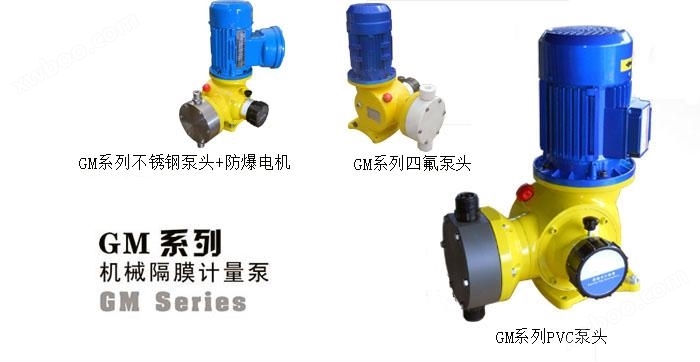

當前位置：首頁 > 產品中心 > 計量泵系列 > 電隔膜計量泵 > GM型電隔膜計量泵
簡要描述：電隔膜計量泵密封性好，無泄漏，裝配維修簡單安全。它可以傳輸高粘度介質，腐蝕性液體和危險性的化學品。流量調節能夠調節沖程長度或電機頻率。
產品型號：GM型廠商性質：生產廠家更新時間：2024-11-05訪 問 量：5439
產品分類
Product Category詳細介紹
一、GM型電隔膜計量泵系列產品相關規格
| 流量范圍 | 壓力范圍 | 電機功率 | 驅動系統 | 防護等級 | 工作條件 | 流量控制 |
| 0-500 L/H | 0-1.0 MPA | 370W,220V / 380V / 420V / 110V, 50/60Hz | 兩相、三相電機或防爆電機 | IP55 | -30℃ --- 80℃ | 手動控制, 自動控制(接收4-20mA 信號) |
二、主要材料
| 泵頭 | 隔膜 | 單向閥 | 閥球 |
| SUS304, SUS316, PVC, PTFE | PTFE | SUS304, SUS316, PVC, PTFE | ZrO2, SUS304, SUS316, 陶瓷 |
三、電隔膜計量型號參數
| 型號 | 型號(L/h) | 壓力(Mpa) | 沖次 | 功率 | 進出口徑(DN) | 重量 |
| (min-1) | ||||||
| GM25/1.0 | 25 | 1 | 48 | 0.37 | ф6軟管 | 22 |
| GM50/1.0 | 50 | 1 | 48 | 0.25 | 15 | |
| GM80/0.7 | 80 | 0.7 | 96 | 0.37 | 15 | |
| GM120/0.7 | 120 | 0.7 | 48 | 0.37 | 15 | |
| GM170/0.7 | 170 | 0.7 | 96 | 0.37 | 15 | |
| GM240/0.7 | 240 | 0.7 | 96 | 0.37 | 15 | |
| GM330/0.5 | 330 | 0.5 | 144 | 0.55 | 15 | 28 |
| GM400/0.5 | 400 | 0.5 | 144 | 0.55 | 15 | |
| GM500/0.5 | 500 | 0.5 | 144 | 0.55 | 15 |
四、產品特點
1.操作安全，機械驅動隔膜。
2.密封性好，無泄漏，裝配維修簡單安全。
3.它可以傳輸高粘度介質，腐蝕性液體和危險性的化學品。
4.流量調節能夠調節沖程長度或電機頻率。
5.隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層SUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠完全包履，可有效提出升隔膜適用壽命。
五、產品應用
廣泛應用于石油化工、化工、電力、冶金、采礦、造船、輕工、農業、國防等工業。適用于輸送各種中低粘度（0-20000cps）液體介質，如酸堿溶液、膠黏劑、油漆、乳液等。

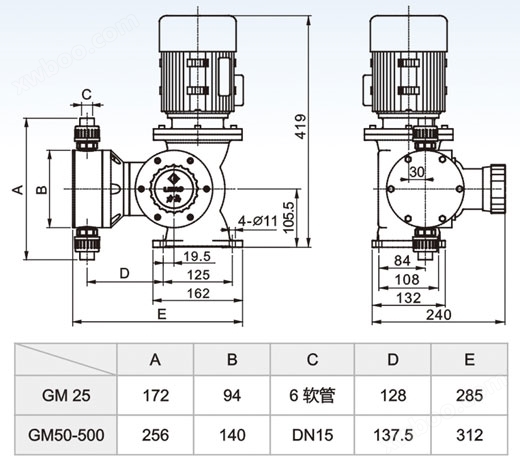

六、原理平面尺寸圖
七、GM型電隔膜計量泵安裝注意事項
1、安裝位置選擇：應選擇干燥、通風良好的地方，并確保泵體和電機有足夠的空間進行維護。
2、泵底面水平度調整：使用水平儀調整泵底面水平，以確保正常運行和承載。
3、連接管路：連接管路時要注意密封性，避免漏液和氣體泄露。并確保進出口管道與隔膜泵連接處沒有彎曲或死角。
4、電源接線：根據電壓標識正確接線，并檢查接線是否牢固可靠。
八、GM型電隔膜計量泵常見故障處理辦法
1、出現排放不暢或無流量情況時，首先檢查進出口閥門是否打開且沒有堵塞；其次檢查排放系統是否存在問題，并清洗可能存在的堵塞物。
2、如果出現漏液現象，首先檢查各連接管路是否緊固，并檢查隔膜是否有損壞或老化，需要及時更換。
3、當泵運行異常、噪音大或震動明顯時，應停機檢查減速器和傳動部件的問題，并進行維護和修理。
4、如果電機無法啟動，首先檢查電源是否正常供電，然后檢查開關和保險絲是否完好。如果仍無法解決問題，則需要聯系專業技術人員進行故障排除。
以上是一些常見的注意事項、應用范圍和故障處理辦法，但請注意，在操作前務必閱讀并遵守產品說明書，并在需要時咨詢相關專業人士。

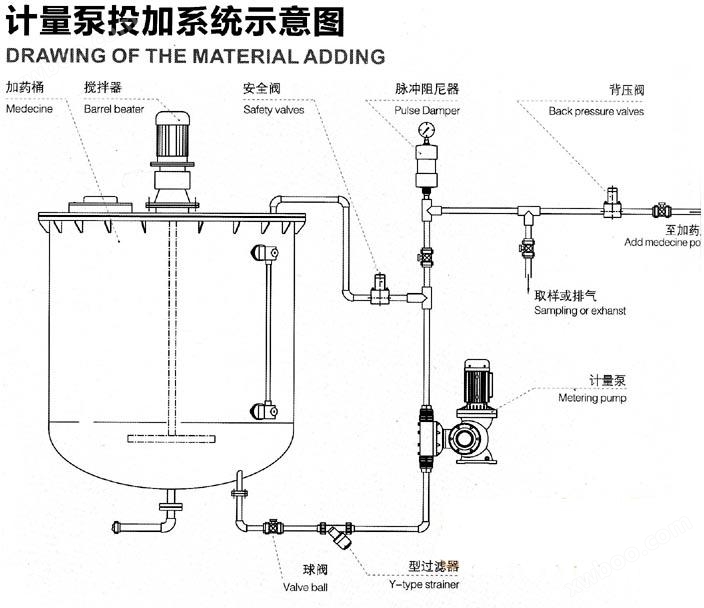

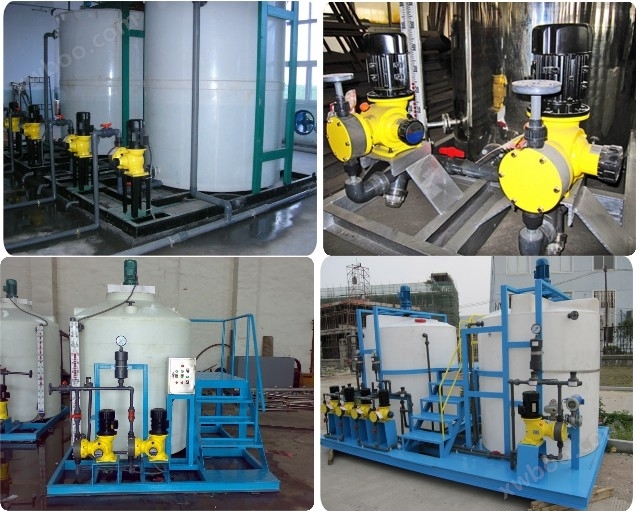

九、現場安裝圖示
