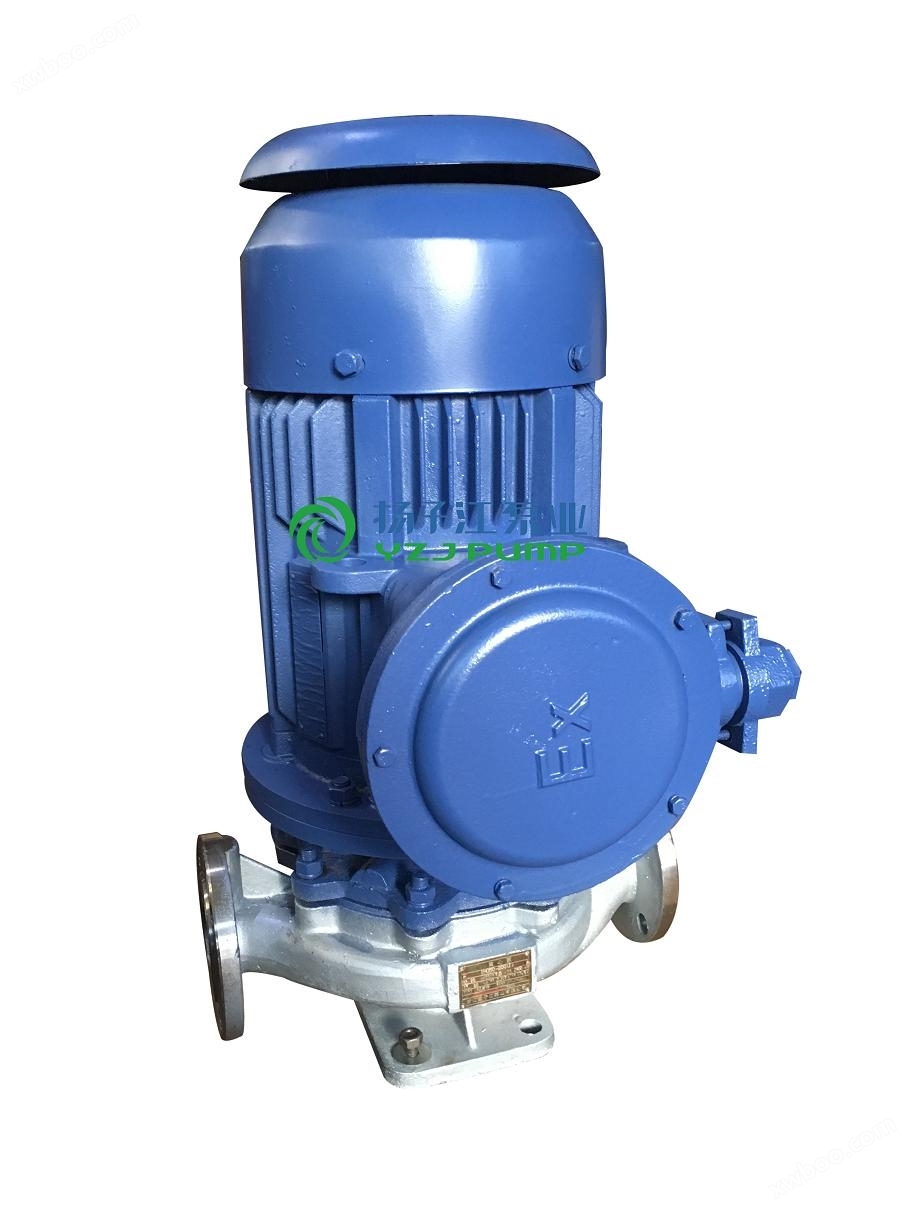

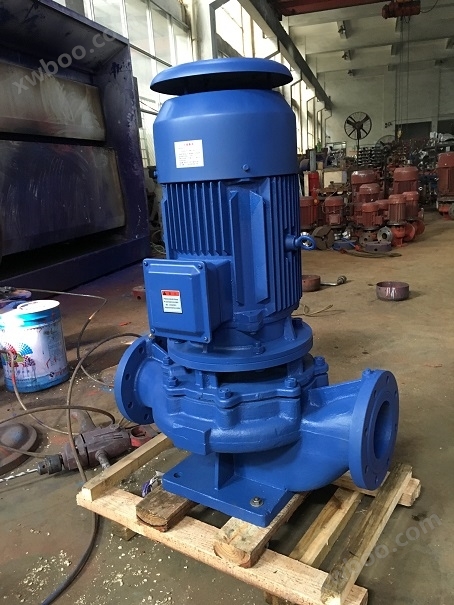

IRG戶外型單級熱水泵

簡要描述：IRG戶外型單級熱水泵系單級單吸懸臂式離心泵，適用于各種建筑的采暖、熱水、空調系統及冶金、橡膠、印染、制糖等工業部門。用來輸送溫度不超過180℃，進口壓力不高于0.8MPa的介質。

產品型號：IRG
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：1409

說明書下載產品視頻產品咨詢

產品分類

Product Category

相關文章

詳細介紹

IRG戶外型單級熱水泵產品用途

IRG戶外型單級熱水泵系單級單吸懸臂式離心泵，適用于各種建筑的采暖、熱水、空調系統及冶金、橡膠、印染、制糖等工業部門。用來輸送溫度不超過180℃，進口壓力不高于0.8MPa的介質。

參數范圍

流量Q 5.4~400m3/s

揚程H 4~80m

型號說明

IRG100－65J－200A

IRG－單級單吸熱水離心泵

100－吸入口直徑

65－排出口直徑

J－表示電機轉速改變

200－葉輪名義直徑

A－表示葉輪直徑改變（B、C分別表示第二、按次切割葉輪）

IRG型熱水泵結構型式

泵為臥式安裝，水平軸向吸入，向上徑向吐出。泵體為后開門式，可不拆卸泵體、吸入和排出管進行檢修。泵的軸封采用填料密封或機械密封。軸承為滾動軸承，采用稀油潤滑。泵蓋有兩種，一種是內接水封孔，另一種是外接水封空，訂貨時必須明確。

IRG型熱水泵旋轉方向從電動機端看，泵為逆時針方向旋轉。

IRG型熱水泵主要零件材質泵的過流部件材質，一般為灰口鑄鐵。

IRG型熱水泵成套范圍

成套供應泵、電機、公用底座、聯軸器，同時提供止回閥、閘閥、低閥、吐出錐管，其中是否配吐出錐管，用戶必須根據管路裝置注明。

工作條件

1.吸入壓力≤1.0MPa，或泵系統高工作壓力≤1.6MPa，即吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為≤2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2.環境溫度＜40℃，相對濕度＜40%。

3.所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度＜0.2mm。

注：如果用介質為帶有細小顆粒，請在訂貨時說明，以便本廠采用耐磨式機械密封。

性能參數表

型號	流量		揚程 m	效率 %	轉速 r/min	電機功率 kw	汽蝕余量 m	重量 kg
型號	m3/h	l/s	揚程 m	效率 %	轉速 r/min	電機功率 kw	汽蝕余量 m	重量 kg
IRG15-80	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2900	0.18	2.3	17
IRG20-110	1.8 2.5 3.3	0.50 0.69 0.91	16 15 13.5	25 34 35	2900	0.37	2.3	25
IRG20-160	1.8 2.5 3.3	0.50 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3	29
IRG25-110	2.8 4.0 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3	26
IRG25-125	2.8 4.0 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3	28
IRG25-125A	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35 35 35	2900	0.55	2.3	27
IRG25-160	2.8 4.0 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3	39
IRG25-160A	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31 31 31	2900	1.1	2.3	34
IRG32-100I	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0	32
IRG32-125	3.5 5.0 6.5	0.97 1.39 1.8	22 20 18	40 44 42	2900	0.75	2.3	28
IRG32-125A	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43 43 43	2900	0.55	2.3	28
IRG32-160	3.1 4.5 5.8	0.86 1.25 1.61	33 32 30	34 40 42	2900	1.5	2.3	28
